薄壁方箱施工工藝

測量放線→裝平板模→放暗梁及BDF薄壁箱位置線->綁扎暗梁及板底筋，水電預埋→肋間鋼筋網片綁扎，安裝BDF薄壁箱→綁扎面筋→檢查，驗收→鋪設操作馬道，安混凝土輸送泵管→澆搗混凝土→混凝土養護→拆板底模

塑料薄壁方箱現澆空心樓板施工技術

1 前言

近年來,隨著新型建筑材料工作的不斷推進,許多新型建筑材料開始不斷涌現。塑料薄壁方箱(圖1.1)是我國推廣應用的新型高效節能建筑材料,塑料薄壁方箱現澆空心樓板是以輕質的塑料薄壁方箱,在樓板中間以一定規則排列并替代實心樓板中部分不參與結構受力的混凝土而形成空腔,使之形成空腔與暗肋的受力結構。既減輕了樓板自重,又保持了樓板的剛度與強度。采用該技術的樓板,在樓板內部形成雙向肋梁與暗梁(明梁)相結合的受力結構,利用該技術產品上下鋼筋混凝土實心部分,截面表現形式為“工”型構造,形成合理的結構體系,樓板成型后整體型良好,使樓板在強度、變形、位移等方面均能最大化滿足鋼筋混凝土設計規范要求,并實現大跨度無暗梁,提高建筑物的使用凈空高度,給業主提高了一個舒適的活動空間。

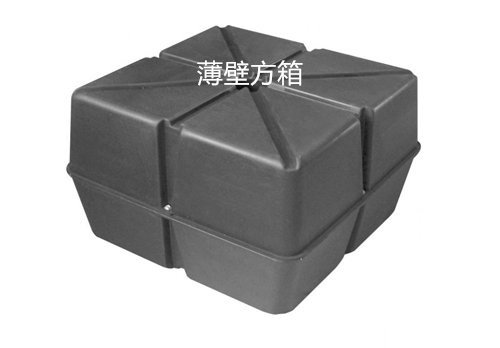

圖1.1 塑料薄壁方箱

采用塑料薄壁方箱現澆空心樓板增加凈空高度,節約建筑豎向構件(墻、柱)截面及鋼筋混凝土用量及外墻保溫裝飾面積;隔音性能優良,減少上下樓層間的噪音傳遞;保溫隔熱性能優良,減少空調能耗、降低排放、節約能源;施工簡單、速度快、節省工期、降低工程造價。塑料薄壁方箱單體質量小于2kg,可疊套運輸及堆放,占地面積很小,節省工地作業空間,可在堆放區組裝后垂直運輸至施工

樓面,也可疊套吊裝至施工樓面后組裝,操作靈活,降低勞動強度、節省人工及機械費。因塑料薄壁方箱為工程塑料材質,即使施工過程中破損,也可以回收再利用,理論上達到施工“零損耗”,解決了材料消耗浪費的問題。

但現實情況是:由于材料本身屬于新興材料,加之施工工藝的不成熟,各施工企業及設計院等相關材料應用部門對此認識的不足和缺乏,影響了該材料的推廣。

我公司施工的XX工程職業技術學院教學樓的教室樓板采用的就是塑料薄壁方箱現澆空心樓板,公司技術中心組織相關技術人員,對該工程的塑料薄壁方箱現澆空心樓板的施工工藝流程進行了專項技術研究,研制了一套較為精細的施工工藝流程,并在后期通過多個工程的實踐應用,對該項技術不斷總結、改進,最終形成了《塑料薄壁方箱現澆空心樓板施工工法》。

2 工法特點

2.1與傳統實心鋼筋混凝土樓板相比結構體系更合理,樓板成型后整體型良好,使樓板在強度、變形、位移等方面均能最大化滿足鋼筋混凝土設計規范要求,并實現大跨度無暗梁,提高建筑物的使用凈空高度。

2.2此工法在節點的處理上比傳統施工工藝,更加新穎,施工也較為方便。

2.3 該工法不僅節約了樓板混凝土用量,也因減輕了建筑物自重而節約了建筑物豎向構件混凝土墻、混凝土柱材料,施工環境比之傳統施工大大改善,更加環保、綠色。

2.4 施工過程中,塑料薄壁方箱可以疊套堆放,占用現場空間小,有利于文明施工,單體塑料薄壁方箱質量小,勞動強度小,提高功效。

2.5采用塑料薄壁方箱現澆空心樓板保溫隔熱性能優良,可以節能減排,綠色環保。

2.6塑料薄壁方箱為工程塑料材質,施工過程中若破損,可以回收再利用,理論上達到施工“零損耗”,解決了材料消耗浪費的問題。

3 適用范圍

本工法適用于民用建筑的公共建筑部分的較大跨度(4米及以上)現澆樓板房間樓面。

4 工藝原理

本施工工法的主要特點包括塑料薄壁方箱底部底層鋼筋網的綁扎和安裝的

預留預埋;塑料薄壁方箱底部馬凳筋的排放,塑料薄壁方箱施工放線、排放安裝固定、抗浮鋼筋綁扎;塑料薄壁方箱頂部頂層鋼筋網的綁扎等。

5 施工工藝流程及操作要點

5.1施工工藝流程見圖5.1-1

空心方箱組裝、梁板模板施工

放線、對塑料薄壁方箱體及預埋水電線管箱等定位

安裝底層鋼筋、墊塊、底層鋼筋驗收

預埋水電線管及豎向穿板套管

安裝塑料薄壁方箱馬凳筋

拉線排放塑料薄壁方箱,箱頂作抗浮錨定、驗收

安裝面層鋼筋,鋪設施工馬道

澆筑砼,隨澆隨調整塑料薄壁方箱體、鋼筋

養護、達到強度要求后拆模

5.1-1 塑料薄壁方箱現澆空心樓板施工工藝流程圖

5.2操作要點

5.2.1 塑料薄壁方箱現澆空心樓板施工前準備

1、塑料薄壁方箱進入施工現場后,應對薄壁方箱的型號、規格尺寸、數量進行現場驗收,需與設計文件相符,驗收內容為進場薄壁方箱合格證和檢測報告;現場進場驗收合格后取樣送檢抗壓強度復試,復試合格后方可用于工程實體。

2、堆放場地應堅實、平整、潔凈,塑料薄壁方箱的堆放高度不宜超過1.6米。疊放后應有標牌標識,并明顯警示禁止人員上下攀登。

3、組裝前準備好手電鉆、鋼筋綁鉤、鐵絲(8#、22#)、等施工中所需要的工具。
